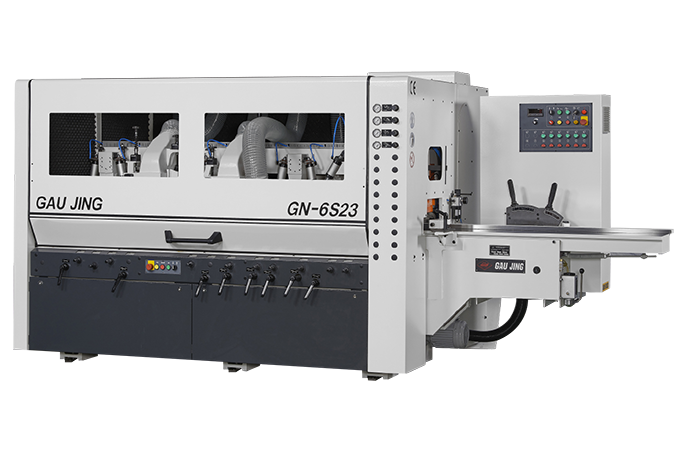

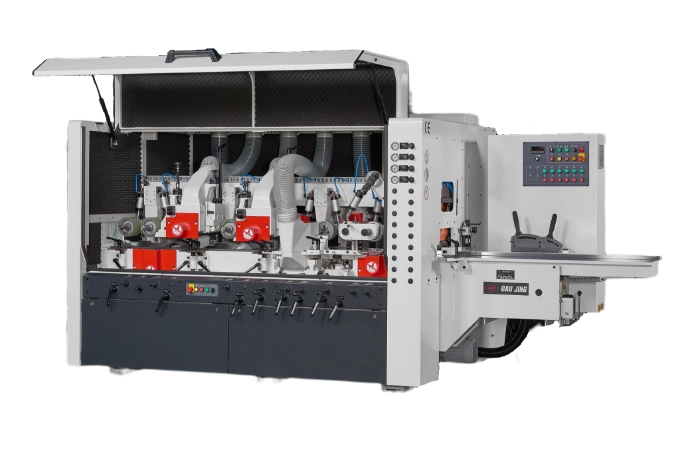

產品專區 - GN 系列 (標準型) - GN-6S23

GN-6S23

GN 系列 (標準型)

標準機型、適用各種加工應用

送料速度: 6~40 m/min
加工寬度: 10~230mm
加工厚度: 7~160mm

特色

標配和選配

規格

型錄下載

親臨操作．立見真章

無論您是生產複雜或簡單曲型木料，並且需要高產能，高境GN系列四面鉋木機，為您提供無懈可擊的加工精度與產能。鑄鐵結構的機身，適合中產量及精緻加工面之需求。機器擁有卓越特出的操作性能，及許多優異特性，整體機械結構穩重、高剛性。精密主軸構造保證加工表面精緻、集中式氣壓壓力調整、集中式潤滑系統，使操作更方便。

　　主軸排列有4軸至8軸可選擇，適合各種加工需求，提供您最有效益的生產。

機械特色

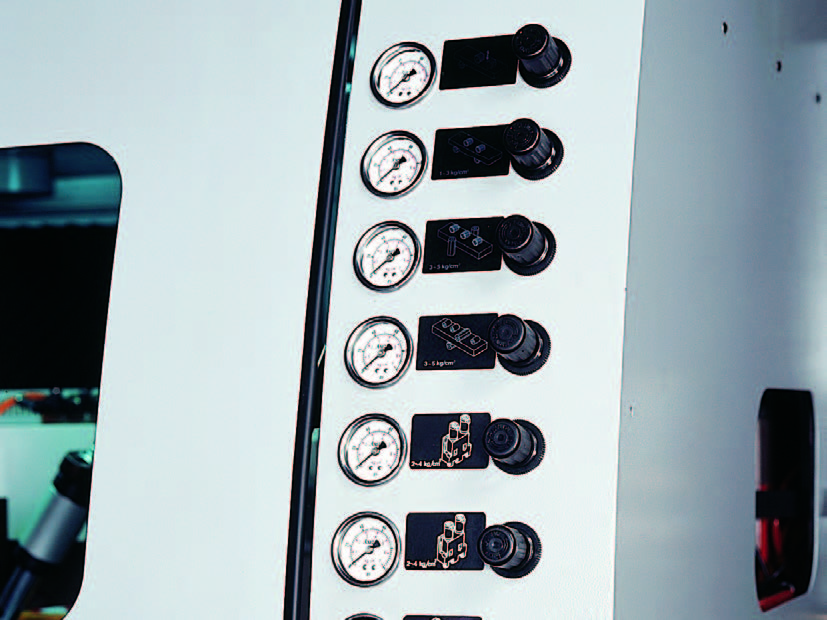

集中式壓力調整本機所有氣壓調整集中在機械前方，提升壓力調整的方便性。整體壓輪採分段式壓力調整，確保壓料壓力之均勻。

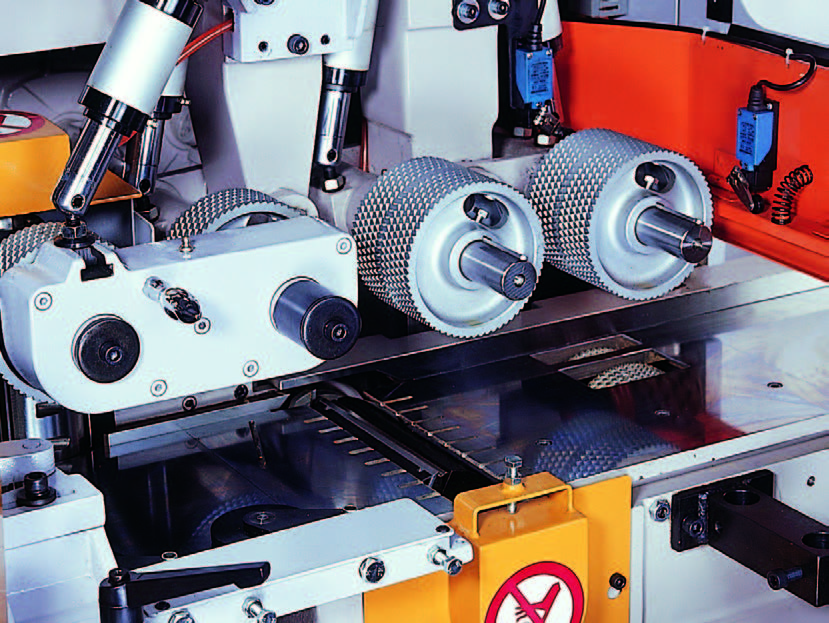

	傳動底輪入料底輪為傳動式，可輕易輸送木料。

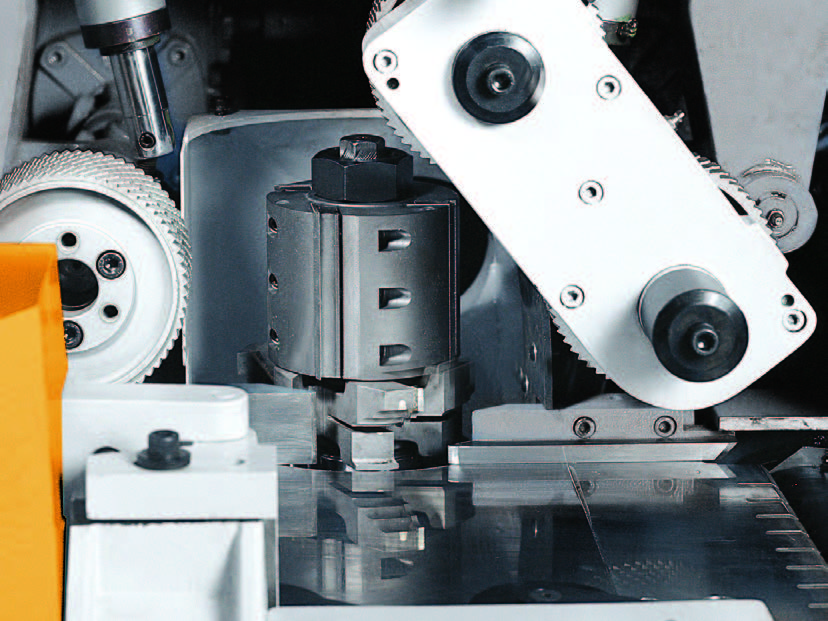

立軸升降調整高達60MM 60MM升降行程，提供單刀之上下刀部徹底使用。

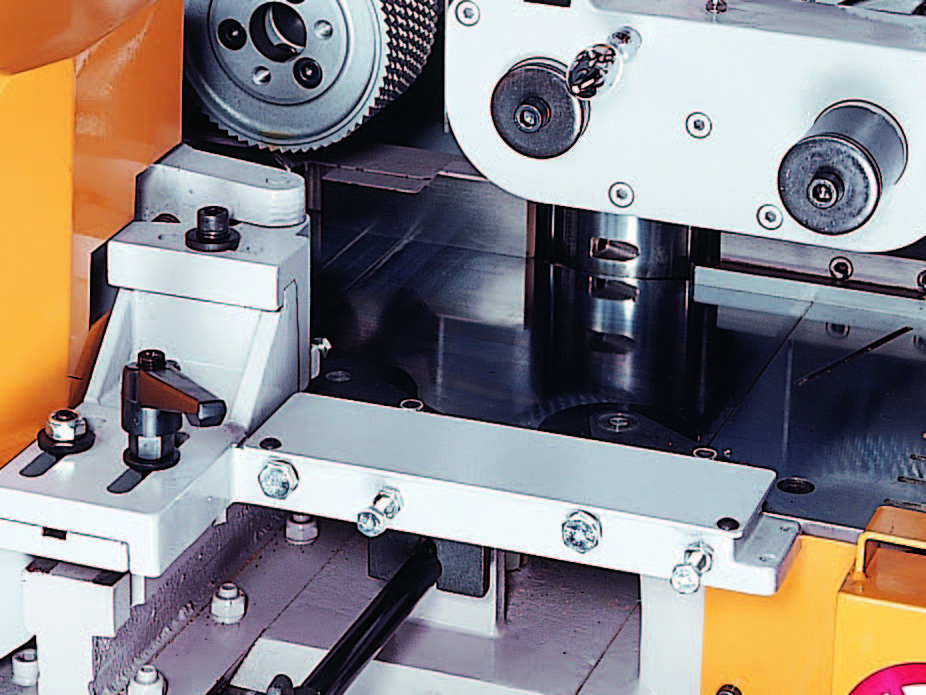

	左軸前側壓板左軸前側壓板徹底解決短料及送料不順暢的問題。調整簡易。

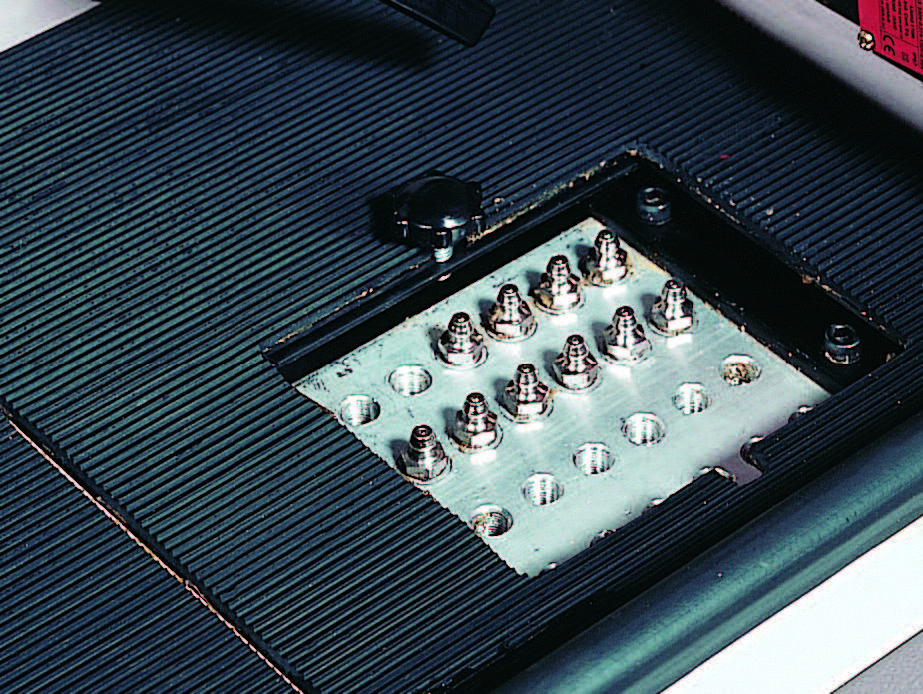

集中潤滑系統主軸潤滑採用集中式潤滑系統，潤滑方便。

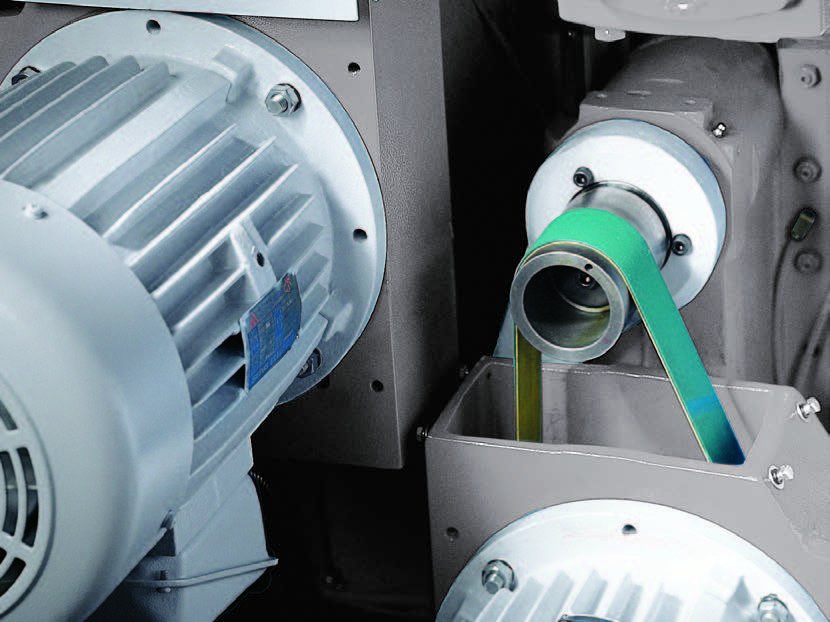

	主軸、馬達分離式傳動馬達與主軸分離式驅動設計，避免主軸震動。採用高速平面皮帶傳動，確保重切削時能獲得平滑、細緻的鉋木效果。

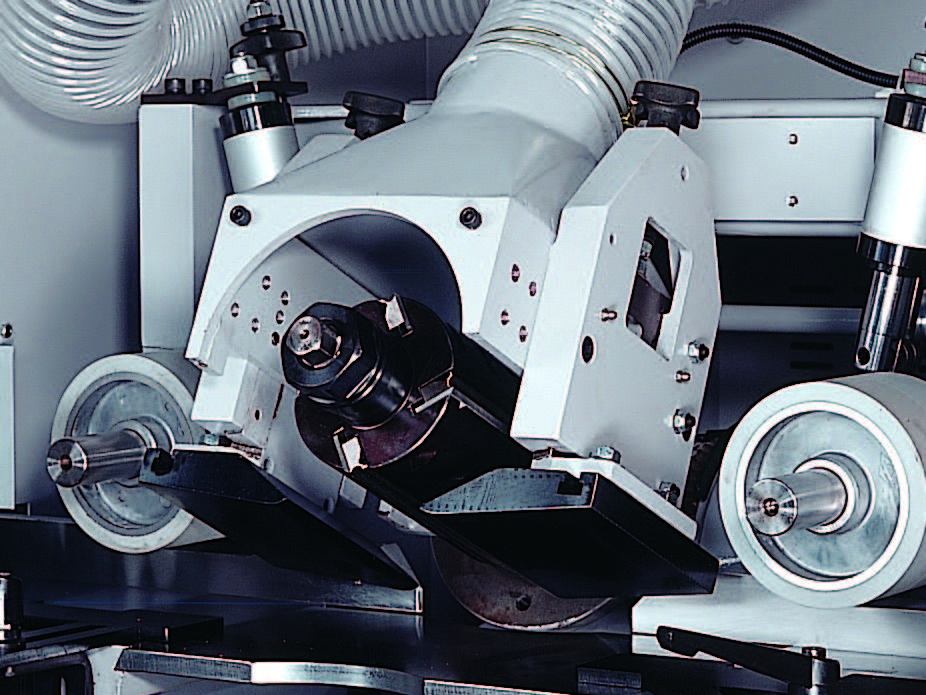

萬能軸(選購配備) 萬能軸適合複雜木料之切削，並可做傾斜調整
	SPINDLE DIGITAL POSITIONING CONTROLLER (OPTIONAL) Available to equip for controlling any spindle as requested. The digital positioning controller permits fast, convenient, and high accuracy spindle positioning. *With 50 sets memories

選購配備:

自動送料機

ATS自動定位系統

溝槽台面

CE規格

主軸直徑 Φ50MM

主軸轉速 7200/8000RPM

主軸定位控制

入料台面加大

主軸、送料馬力加大

萬能軸

入料壓輪氣壓式、左軸前側壓輪氣壓式、上軸前壓板氣壓式

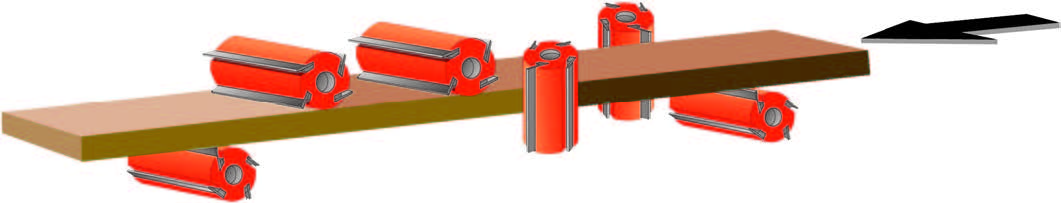

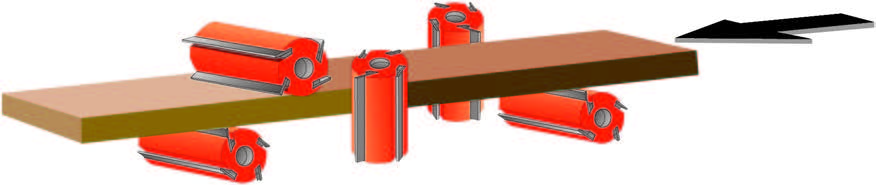

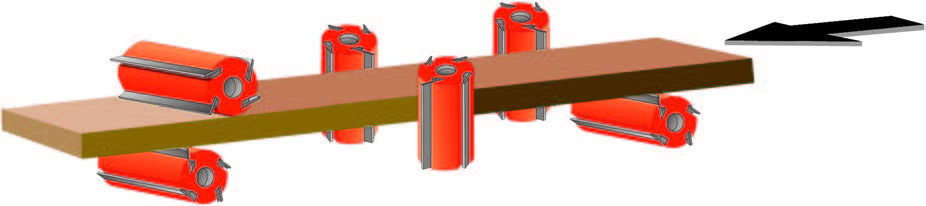

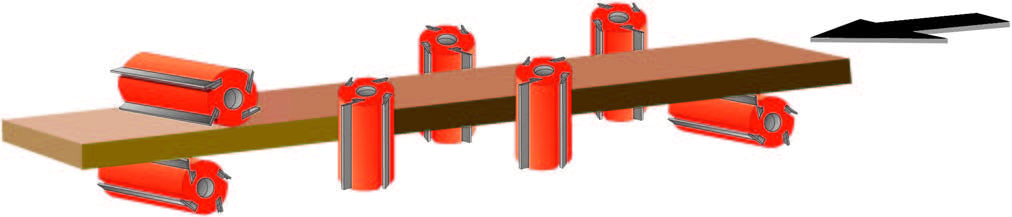

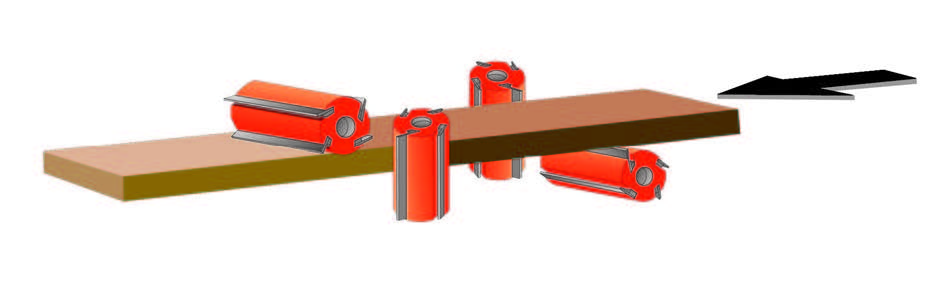

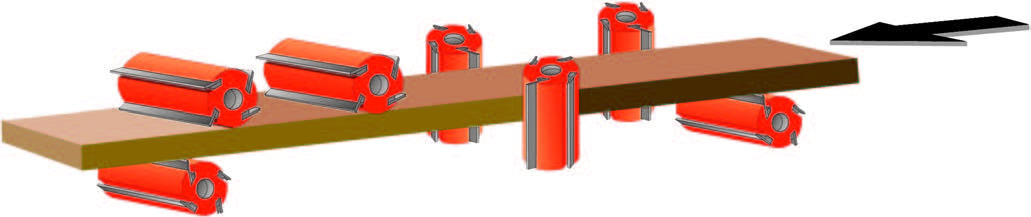

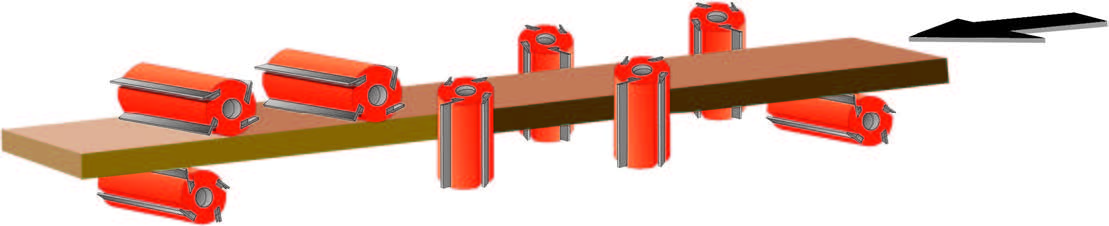

主軸排列

4 軸 GN-4S23	5 軸 GN-5S23

6 軸 GN-6S23	6 軸 GN-6S23A

7 軸 GN-7S23	7 軸 GN-7S23A

8 軸GN-8S23

規格表

MODEL	GN-4S23	GN-5S23	GN-6S23	GN-7S23	GN-8S23
加工能力
加工寬度	10-230MM	10-230MM	10-230MM	10-230MM	10-230MM
加工厚度	7-160MM	7-160MM	7-160MM	7-160MM	7-160MM
送料速度(變頻控制)	6-40M/MIN	6-40M/MIN	6-40M/MIN	6-40M/MIN	6-40M/MIN
最短加工長度	230MM	230MM	230MM	230MM	230MM
主軸
主軸轉速	6000RPM	6000RPM	6000RPM	6000RPM	6000RPM
主軸直徑	Φ40MM	Φ40MM	Φ40MM	Φ40MM	Φ40MM
立軸調整(軸向)	80MM	80MM	80MM	80MM	80MM
橫軸調整(軸向)	20MM	20MM	20MM	20MM	20MM
刀具直徑
第1下橫軸	Φ125-160MM	Φ125-160MM	Φ125-160MM	Φ125-160MM	Φ125-160MM
立軸	Φ100-180MM	Φ100-180MM	Φ100-180MM	Φ100-180MM	Φ100-180MM
上橫軸	Φ100-200MM	Φ100-200MM	Φ100-200MM	Φ100-200MM	Φ100-200MM
下橫軸	Φ100-250MM	Φ100-250MM	Φ100-250MM	Φ100-250MM	Φ100-250MM
馬力
第1下橫軸	7.5HP	7.5HP	7.5HP	7.5HP	7.5HP
立軸	10HP	10HP	10HP	10HP	10HP
上橫軸	10HP	10HP	10HP	10HP	10HP
最後下橫軸	5HP	10HP	10HP	10HP	10HP
送料馬力(變頻)	5HP	5HP	7.5HP	7.5HP	7.5HP
升降馬力	1/2HP	1/2HP	1/2HP	1/2HP	1HP
其他
台面調整	12MM	12MM	12MM	12MM	12MM
入料台面長度	1800MM	1800MM	1800MM	1800MM	1800MM
機械尺寸(長x寬x高)	3390x1870x1840MM	3390x1870x1840MM	3945x1870x1840MM	4350x1870x1840MM	4650x1870x1840MM
包裝尺寸(長x寬x高)	3550x2080x1965MM	3550x2080x1965MM	4150x2080x1965MM	4560x2080x1965MM	4850x2080x1965MM
淨重	3700KGS	3900KGS	4400KGS	4900KGS	5400KGS

*本公司產品規格，設計特性均不斷的研究改進，上述規格若有變更，恕不另行通知。
